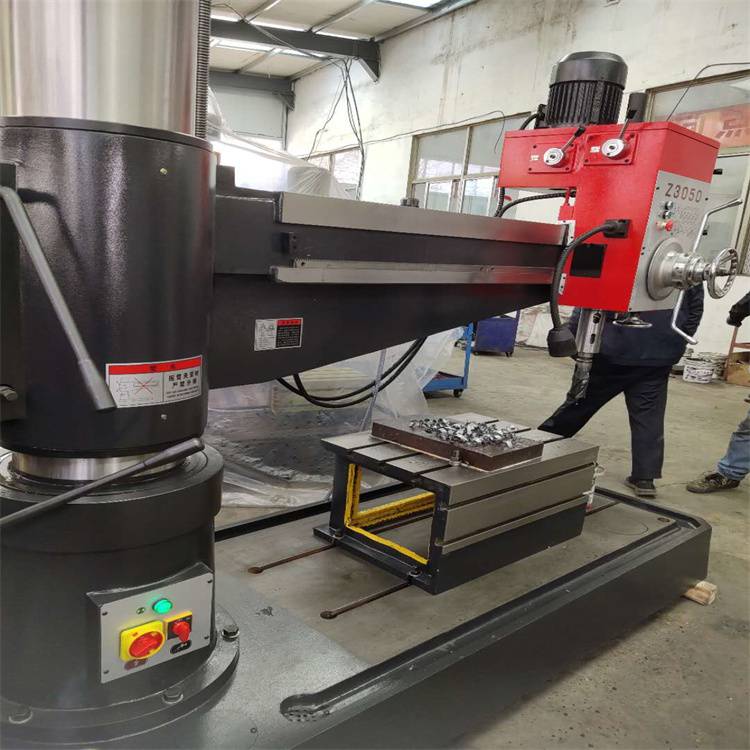

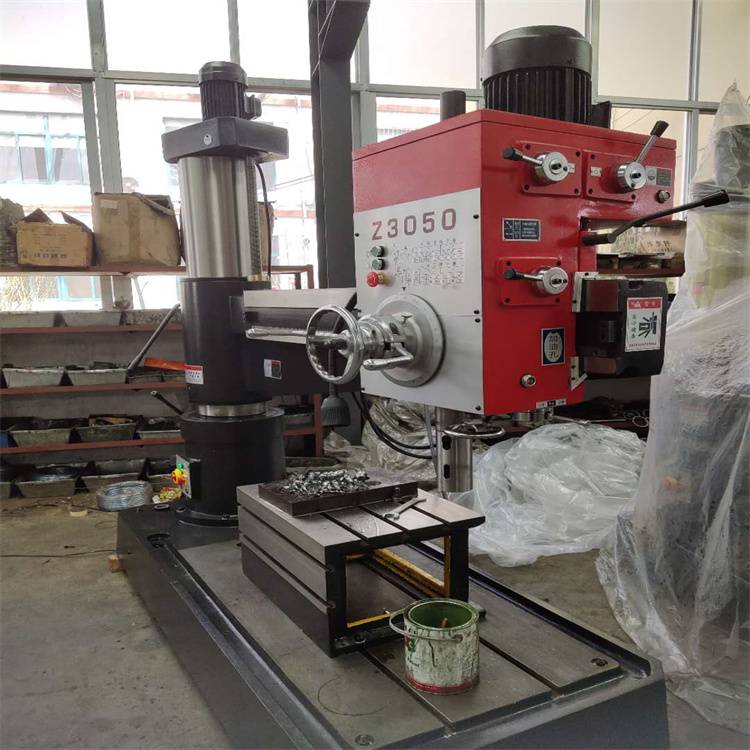

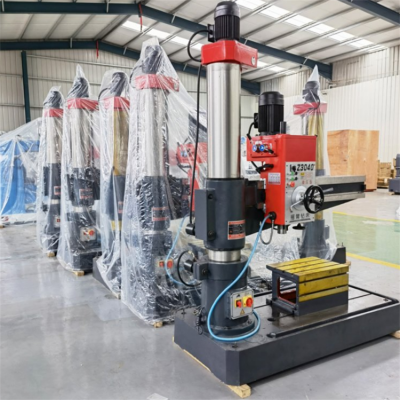

Z3050机械摇臂钻
1、产品介绍
（1）采用液压预选变速机构，可节省辅助时间。所有操纵手柄集中安放在很方便的部位。
（2）主轴正反转，停车（制动），变速、空档等动作，均用一个手柄控制，使用方便。
（3）主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
（4）摇臂上导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机
床精度的稳定性，延长了使用寿命。
（5）有完善的保护装置和外柱防护。
（6）在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度
和整机的使用寿命均为大延长。
2、立柱-床身
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
主轴箱内部、摇臂套筒与立柱、升降机构减速箱采用自动润滑。
摇臂导轨等采用人工润滑
3、电气
本机床使用三相380v/50hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电。
规格 | ITEM | 单位 | Z3050×16 |
钻孔直径 | Max.drilling dia | mm | 50 |
主轴端面至工作台距离 | Distance from spindle nose to table surface | mm | 320-1220 |
主轴中心至立柱母线距离 | Distance between spindle axis and column surface | mm | 350-1600 |
主轴行程 | Spindle travel | mm | 315 |
主轴锥孔 | Spindle Cone | No.5 | |
主轴转速范围 | Spinde speeds range | r.p.m | 25-2000 |
主轴转速级数 | Spinde speed step | 16 | |
主轴进给量范围 | Spinde feeding range | r.p.m | 0.04-3.2 |
主轴进给量级数 | Spinde feeding step | r/min | 16 |
摇臂回转角度 | Rocker rotary angle | ° | ±180° |
主电机功率 | Main motor power | kw | 4 |
升降电机功率 | Movements motor power | Kw | 1.5 |
机床重量 | Weight | Kg | 3500 |
外形尺寸 | Overall dimensions | mm | 2550×1100×2850 |
